液體和氣體流動管道的接頭大多采用法蘭連接，法蘭通常放置在室外，暴露在空氣中，日曬雨淋后容易生銹產生縫隙，導致管道內液體或氣體泄漏，造成管道內流動介質的損失和浪費。尤其是廢水、廢氣處理廠家使用的輸送管道中循環的強酸、強堿介質，會造成周圍部件的腐蝕，甚至傷人。因此，有必要在管道法蘭的連接處加一個法蘭保護套，一方面減少法蘭與外界空氣和雨水的接觸，減緩法蘭的腐蝕速度，另一方面避免流動介質從法蘭泄漏帶來的危險。

然而，現有技術中的法蘭保護套存在以下缺點：首先，通常擰在外部設備上的兩瓣保護罩的延伸耳會接觸到周圍的部件，占據很大的空間；缺乏液體臨時儲存結構，當液體介質泄漏時，必須立即打開防護罩，清除內部液體介質；保護罩缺少內部密封結構，從法蘭縫隙泄漏的液體進入保護罩后，保護罩密封性能差，會導致二次泄漏。

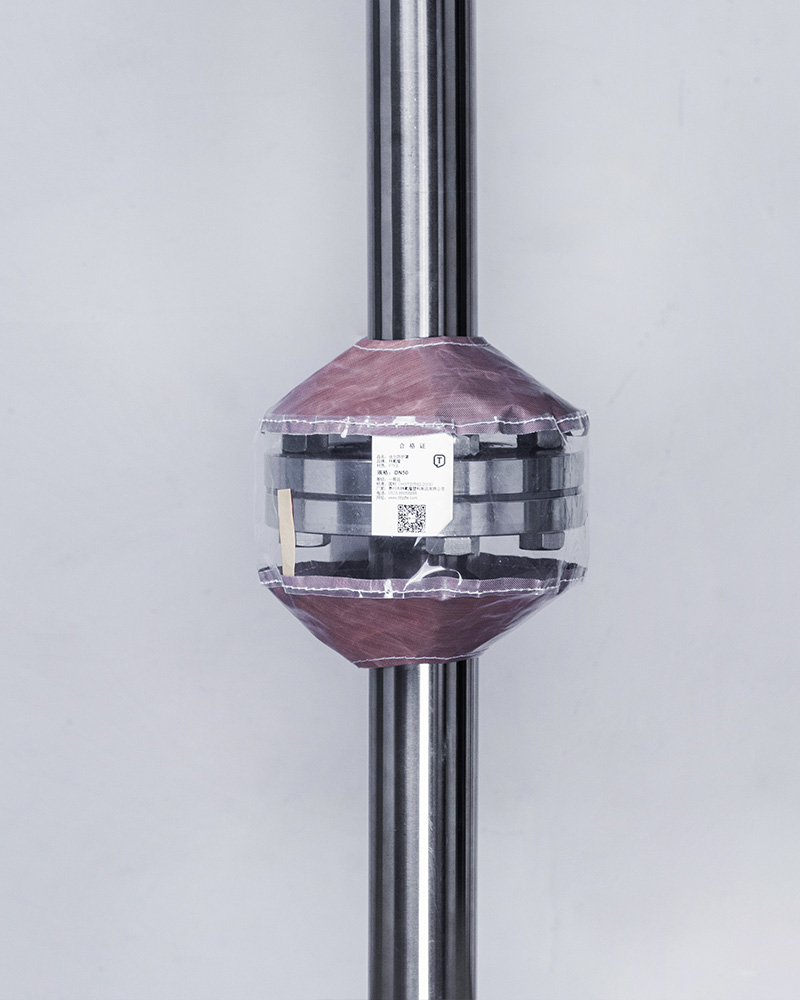

為此，我們研發了一種新型法蘭保護套，包括兩個半圓柱形箱式保護罩體，保護罩體的上下板上設有一體結構的瓣?duì)罟艿阑“?，管道弧板伸入保護罩內腔；兩個護蓋體的直徑端設有垂直于直徑方向的螺紋孔；螺栓穿過兩個保護罩體上的螺紋孔將兩個保護罩體固定連接在法蘭的外側，兩個保護罩體內的管道弧板扣在法蘭的上下兩側。該法蘭保護套本體的內壁上對應螺孔的位置加工有與防護罩本體為一體結構的密封板，螺孔與防護罩的內腔不相通。法蘭保護套體內增加了密封結構，該密封結構包括加工在保護罩體直徑一端密封板上的延伸密封板，以及與加工在保護罩體直徑另一端密封板上的延伸密封板相配合的延伸槽，兩個保護罩體中的延伸密封板和延伸槽位于不同側。

法蘭保護套在內延伸槽處的密封板板面加工有插板槽，延伸密封板上加工有延伸插板；延伸密封板與內延伸槽配合安裝，延伸插板與插板槽配合插入。法蘭保護套體內增加了密封結構，該密封結構包括分別設置在保護蓋體直徑兩端立板上的延伸弧形卡板和延伸弧形卡槽；兩個保護蓋體內的弧形卡板和延伸弧形卡槽位于不同側。該法蘭保護套在保護罩本體中增加了密封結構，該密封結構包括設置在一個保護罩本體的扣合面上的密封條安裝槽和設置在相對的保護罩本體的扣合面上的密封條；當兩個護蓋體扣合時，密封條位于密封條安裝槽內，從而對法蘭提供了良好的保護。
